Zone de Texte: Tenonnage     avec un disque et butée pendulaire                                                 018

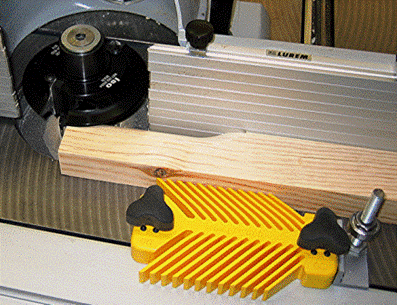

1  Presse-bois sur guide toupie

Pour bien visualiser

les photos, les protecteurs

n’ont pas été installés

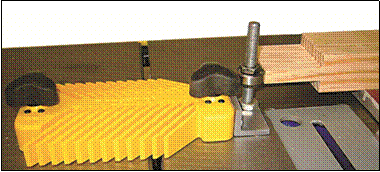

2  Butée en bout de bois

Dispositif de sécurité pour machines à bois

Fixation magnétique rapide

3 fonctions en version ED

· Butée de tenonnage

· Presse-bois pour guide toupie

· Butée en bout de bois

En démonstration

3 fonctions   95,00 €  TTC



3  Butée de tenonnage

Zone de Texte: MAGSWITCH   version ED à fixation magnétique : trois fonctions

La butée pendulaire est constituée d’une biellette sur laquelle est installé un roulement à billes réglable en hauteur et servant de butée. La butée pendulaire pivote sur une vis de blocage (V)

Cet accessoire de toupillage facilite grandement le travail au chariot en assurant une constante précision des travaux de tenonnage avec ou sans ravancement.

 Visible en démonstration

V

1

Avancer le bois à usiner pour l’aligner sur l’arête tranchante

du disque à tenonner et fixer cette pièce à l’aide du presse-bois.

2

Ramener le chariot en regard de la butée pendulaire, placer une cale intermédiaire et faire pivoter la butée pour la bloquer en bout de bois

NB : la longueur de la cale est identique à la longueur du tenon.

3

Enlever la cale et pousser le bois à tenonner contre le roulement

4

Exécuter la première passe

6

Exécuter la deuxième passe

5

Ramener le chariot en regard de la butée pendulaire, placer une cale intermédiaire et pousser le bois à tenonner contre cette cale.

NB :

la longueur de la cale est identique à la longueur du ravancement.

NB:  pour mettre en évidence le détail des photos,

les dispositifs de protection n’ont pas été installés

Le disque utilisé

Exécute les tenons longs en bout d’arbre.

Usinage supérieur ou inférieur.

4 couteaux + 4 araseurs carbure. Alésage 30 mm.

En option : autres alésages

Existe en diamètre 150, 160 et 200 mm

Efficacité surprenante.

   En démonstration
