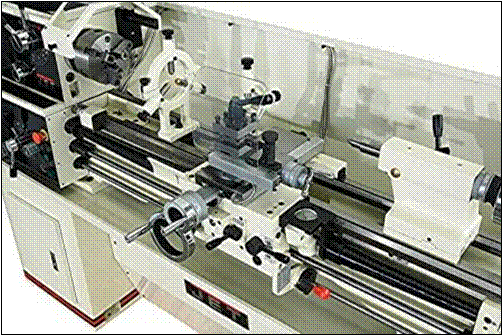

Zone de Texte: Tours à métaux avec affichage numérique  JET                 010

· Pont de banc amovible pour l'usinage de grandes pièces.

· mécanique particulièrement robuste.

·  adapté pour utilisation en usines et dans les écoles.

· Frein de broche électromagnétique au pied.

· Banc prismatique trempé par induction et rectifié.

· Machine très silencieuse grâce à des composants

  de transmission traités.

· Boite d’avance à bain d’huile, pignons rectifiés .

· Broche principale équilibrée dynamiquement,

   haute concentricité du nez de broche (< 0,009mm).

· Changement simple et rapide de vitesse transmission par levier.

· Poupée mobile réglable pour le tournage conique.

· Chariots équipés de lardons réglables.

   Tour livré avec

   Mandrins 200 mm 3 mors et 4 mors.

   Plateau 250 mm.

   Pompe de lubrification.

   Gaine de protection de la vis mère.

   Limiteur de couple sur vis d’avance.

   Caisson avec tiroir de rangement.

Zone de Texte: Tour à métaux EP 1100
Monophasé  -  Visualisation 3 axes

NOUVEAU

Electro-Dendre  7870 LENS (B)      Tél: 065/22 90 02       E-mail : electro-dendre@skynet.be

Affichage numérique de position

· Précision accrue du travail

· Gain de temps considérable

· Lisibilité optimale de l’affichage

· Résolution 0,005 mm

· Saisie des coordonnées

· Fonction calculette

· Mémoire pour 10 outils

· Conversion mm / pouces

· Fonctionnement sans entretien

Type

GHB-1330

GHB-1340 A

GH-1440 W-3

Diamètre de tournage

sur le banc

330 mm

330 mm

(476 mm dans le rompu)

356 mm

(508 mm dans le rompu)

Diamètre au-dessus chariot

197 mm

197 mm

216 mm

Distance entre pointes

760 mm

1015 mm

1015 mm

Hauteur de pointes

166 mm

166 mm

178 mm

Arbre de broche

CM-5

CM-5

CM-5

Alésage de la broche

38 mm

38 mm

38 mm

Broche à fixation Camlock

 DIN 55029 KK4

 DIN 55029 KK4

 DIN 55029 KK4

Course transversale

160 mm

160 mm

162 mm

Vitesses

8 de 70 à 2000 t/min

8 de 70 à 2000 t/min

12 de 40 à 1800 t/min

Canon de la contre poupée

CM-3

CM-3

CM-3

Vitesse d’avance

0,045 à 0,826 mm/T

0,045 à 0,826 mm/T

0,04 à 0,6 mm/T

Filets en métrique

0,45 à 10 mm

0,45 à 10 mm

De 0,4 à 7 mm

Filets en pouce

3,5 à 80 TPI

3,5 à 80 TPI

De 4 à 56 TPI

Moteur triphasé 400 V

3,8 cv (P1)

3,8 cv (P1)

5,7 cv (P1)

Poids

600 kg

650 kg

995 kg

Dimensions (L x l x h)

1650x762x1200 mm

1905x762x1200 mm

1873x750x1200 mm

Dotation du tour

en exécution standard



· Mandrin 3 mors 160 mm

· Plateau de 300 mm

· Porte-outils 4 positions

· Lunette fixe

· Lunette mobile

· Indicateur de filetage

· 2 pointes fixes CM-3

· Cône réduction CM – 5 / 3

· Jeu de pignons

· Affichage numérique de position 3 axes

· Affichage numérique de position 3 axes

· Bac à copeaux avec paroi   anti-projection

· Outillage de service

· Banc avec rompu

· Mandrin 3 mors 160 mm

· Mandrin à 4 mors indépendants 200 mm

· Plateau de 300 mm

· Porte-outils 4 positions

· Lunette fixe

· Lunette mobile

· Indicateur de filetage

· 2 pointes fixes CM-3

· Cône réduction CM – 5 / 3

· Jeu de pignons

· Affichage numérique de position 3 axes

· Bac à copeaux avec paroi   anti-projection

· Outillage de service

· Socle lourd en fonte grise

· Banc avec rompu

· Pédale d’arrêt rapide

· Mandrin 3 mors 160 mm

· Mandrin de 200 mm

   à 4 mors indépendants

· Plateau de 300 mm

· Porte-outils 4 positions

· Lunette fixe

· Lunette mobile

· Indicateur de filetage

· 2 pointes fixes CM-3

· Cône réduction CM – 5 / 3

· Jeu de pignons

· Affichage numérique de position 3 axes

· Pompe de refroidissement

· Eclairage halogène

· Bac à copeaux avec paroi   anti-projection

· Outillage de service



Tours à métaux JET avec affichage numérique pour plus de précision et de  durabilité.

· Procès verbal de réception exclusif JET avec tolérances certifiées (DIN 8606)

· Banc prismatique en fonte grise trempé et rectifié

· Boîte à changement rapide sous bain d’huile pour l’exécution de nombreux filets sans changer les pignons

· Boîte de changement de vitesse et mécanisme du chariot également sous bain d’huile

· Pignons de l’arbre principal et de la boîte de vitesse trempés et rectifiés

· Graduations métriques et en pouces

· Guidage sans jeu, réglable par lardons coniques

· Contre-poupée réglable pour l’exécution des cônes



· Structure massive en fonte grise

· Broche montée sur roulements à rouleaux coniques

· Puissant moteur mono 230 V  -  1,35 cv

· Vitesse variable en continu de 100 à 2000 t/min

· Avance longitudinale et transversale automatique

· Guidage sans jeu par lardons coniques

· Contre-poupée à réglage transversal pour le tournage de cônes

Caractéristiques

Diamètre de  tournage au-dessus du bâti

210 mm

Distance entre pointes

450 mm

Cône  de la poupée fixe

CM-3

Passage de broche

20 mm

Section des outils

10 x 10 mm

Course transversale

100 mm

Vitesse de rotation réglable en continu

Affichage numérique de la vitesse

100 à 2000 t/min

Cône de la contre-poupée

CM-2

Vitesse d’avance

0,045 à 0,125 mm

Filetage métrique

0,25 à 3 mm

Filetage en pouce

8 à 56 TPI

Puissance moteur S1  100%

1,35 cv

Puissance moteur S2  40%

1,8 cv

Encombrement

1000 x 550 x 400 mm

Poids

94 kg

 En exécution standard comprend

· Porte– outils 4 positions

· Jeu d’engrenages

· Pointe fixe CM-2

· Mandrin 3 mors 100 mm

· Protège mandrin

· Paroi anti-projections

· Outillage de service

En option

· Lunette fixe

· Socle avec armoire de rangement

Tours à métaux de précision à affichage numérique   JET

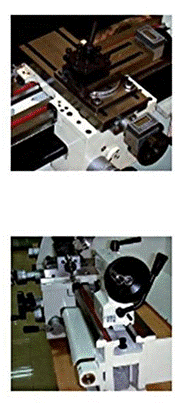

Affichage numérique pour chariot transversal et chariot supérieur

Blocage rapide de la contre-poupée

Tour GHB 1340 A : détails

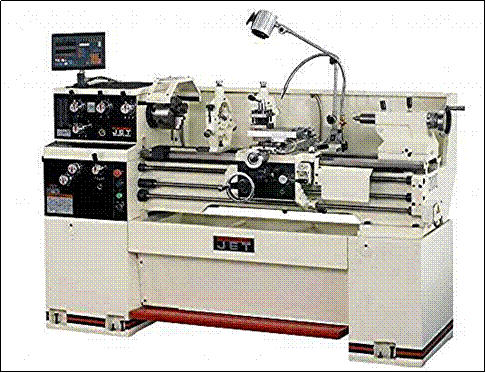

Tour GH-1440 W-3

Accueil

Présentation

Produits

Formation

Spécialités

Infor-Outillage



Petit tour à métaux de précision

à affichage numérique  JET   BD-8

Moteur

2 cv  - 230 V / 50Hz

Hauteur de pointes

180 mm

Entre-pointes

1100 mm

Diamètre au dessus du chariot

198 mm

Diamètre dans le rompu

320 mm

Vitesse de broche (8)

70 à 2000 Tr/min

Cône Morse de broche

MK5

Alésage de broche

38 mm

Course contre-pointe

120 mm

Avance longitudinale

0,078  -  1,044 mm / tour

Avance transversale

0,022  -  0,298 mm / tour

Filetage métrique

0,45 à 10

Filetage impérial

2,25  -  40 TPI

Encombrement

1830 x 760 x 1330 mm

Tourelle à changement rapide

3 cartouches de 20 mm

1 cartouche de 25 mm

Poids

600 kg

Renseignement - offre de prix

Contactez-nous

+32 (0)65 22 90 02

Merci de préciser :

Nom, adresse et téléphone.
