Zone de Texte: Porte-outils à plaquettes amovibles en carbure  -  1       070
Zone de Texte: Porte-outils à plaquettes carbure amovibles
Multi-fonctions
Multi-tenons

Profil 1

Profil 2

Profil 4

Profil 5

Profil 3

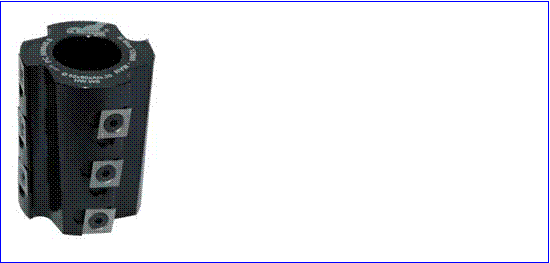

Porte-outils à calibrer

12 plaquettes carbure

6 pour coupe positive

6 pour coupe négative

Cette configuration apporte une qualité de finition inégalable

 Diamètre 62 mm, hauteur 80 mm

Alésage 30 mm

Livré avec roulement de 62 mm



En démonstration



NOUVEAU

Porte-outils quart de rond

- Plaquettes carbure amovibles

- Rayon 15 mm pour travail supérieur

- Rayon 20 mm pour travail inférieur

- Outil de sécurité aux normes MAN

- Idéal pour l’usinage des agglomérés

  et des bois durs

- Option : Plaquettes Rayons 12/18 mm

Electro-Dendre  7870 LENS (B)      Tél: 065/22 90 02       E-mail : electro-dendre@skynet.be

Accueil

Présentation

Produits

Formation

Spécialités

Infor-Outillage

Porte-outils profil et contre-profil

Réalise le profil, le contre-profil et la rainure avec la même plaquette carbure dans des bois de 21 à 24 mm.

Diamètre de coupe : 110 mm.

Grâce à son guide à billes, façonne aussi les pièces curvilignes

S’utilise aussi bien sur arbre de 30 que de 50 mm.

Très facile à utiliser.

              En démonstration

Porte-outils à coupe d’onglet

Réalise des assemblages à l’ancienne par entaillage des montants et jointage des traverses.

Exécute aussi la coupe d’onglet à 45°  et l’affleurage des chants...

Diamètre de coupe : 20 à 75 mm   Hauteur de coupe : 29 mm

6 plaquettes carbure amovibles

Fixation en bout d’arbre par vis M 14 pour arbre de 30 mm

Disponible aussi avec vis M 16 pour arbre de 50 mm

En démonstration

Diam.

Alés.

Epais.

Couteaux

Araseurs

150

30

 5 à 9,5

4

4

150

30

 8 à 15,5

4

4

150

30

10

2

0

160

50

4 à 7,5

8

4

160

50

5  à 9,5

8

4

160

50

8 à 15,5

4

4

160

50

8

2

0

160

50

10

2

0

Fraises à rainurer extensibles

Corps en 2 éléments en acier usiné.

Forme à limitation de rejet.

Avec plaquettes carbure amovibles.

Un outil intermédiaire peut être inséré

dans le jeu de fraises pour augmenter

sa capacité.

En démonstration

Porte-outils à tenonner

Exécute les tenons longs en bout d’arbre.

Usinage supérieur ou inférieur.

4 couteaux + 4 araseurs carbure.

Alésage 30 mm.

Efficacité surprenante.

En option : autres alésages.

   En démonstration

Diamètre

Hauteur

Couteaux

150 mm

 25 mm

14 x 14 mm

160 mm

25 mm

14 x 14 mm

200 mm

30 mm

15 x 15 mm

 Porte-outils plate-bande multi-profils

Corps en alliage léger à limitation de rejet .

Diamètre 160  mm, alésage 30 mm.

Existe pour travail inférieur ou supérieur

Livré avec un jeu de couteaux carbure (forme 1).

Disponible aussi : forme 2 et forme 3

Existe en alésage 50 mm.

En démonstration

Coffret porte-outils style Régence version ED

Réalise en une seule passe

             Contre-profil / tenon jusque 55 mm.

             Profil / rainure (épaisseur rainure réglable de 5 à 9,5 mm).

Travail en bout d’arbre

             Exécute  le tenon jusque 150 mm.

             Aussi le contre-profil jusque 150 mm.

Plate-bande

             Largeur maximum : 60 mm





Composition

             Porte-outils à tenon diamètre 160 x 25 mm, à 8 plaquettes carbure,

                          formaté pour le travail en bout d’arbre.

             Porte-outils à contre-profil diamètre160 mm, à 2 plaquettes                                        carbure, pour travail en bout d’arbre.

             Porte-outils à rainure diamètre120 mm, réglable de 5 à 9,5 mm,

                          à 8 plaquettes carbure.

             Porte-outils à moulure diamètre 120 mm, à 2 plaquettes carbure.

             Porte-outils plate-bande diamètre 160 mm, à 2 plaquettes carbure.

             Jeu de bagues intercalaires et clés de service.

              En démonstration

La hauteur du carré des couteaux profil et

contre-profil autorise une grande liberté dans

le choix de l’épaisseur des bois à usiner.

Contre-profil / tenon jusque 55 mm

Profil / rainure réglable de 5 à 9,5 mm

Tenon en bout d’arbre jusque 150 mm

Contre-profil en bout d’arbre jusque 150 mm

Plate-bande largeur maxi 60 mm

Porte-outils à tenonner

Mode d’emploi

Retour

Porte-outils à tenonner extensible

Exécute les tenons et feuillures.

Usinage supérieur ou inférieur.

Extensible par bagues intermédiaires.

Réalise la coupe fauchante.

4 couteaux +  4 araseurs carbure.

Alésage 30 mm.

Option : bagues intermédiaire

En démonstration

Diam.

Epais.

Couteaux

Araseurs

150 mm

 14 / 28

4

4

170 mm

20 / 40

4

4

Porte-outils bouvetage des tiroirs

Exécute les assemblage de tiroir à 90°

Diamètre : 140 mm

Epaisseur : 20 mm

Alésage : 30 mm

2 couteaux +  4 araseurs carbure.

En démonstration

Porte-outils bouvetage d’angle 45°

Pour la réalisation des assemblages verrouillés à 45°

Diamètre : 140 mm

Pour bois de 13 à 28 mm

Alésage : 30 mm

2 couteaux carbure.

En démonstration

Porte-outils bouvetage en dents de scie

Pour la réalisation de joints en maximisant la surface de collage.

Diamètre : 90 mm

Hauteur : 50 mm

Alésage : 30 mm

2 couteaux carbure.

Livré avec bague intercalaire de 2,5 mm

En démonstration

Mode d’emploi :

cliquez ici

Porte-outils multi-pentes RAVAGEUR

Porte-outils inclinable en alliage léger à plaquettes

carbure réversibles et interchangeables.

Diamètre de coupe à 90° : 120 mm

Hauteur :                                          40 mm

Alésage :                                         30 mm

Pour arbre de 30 mm

Avec positionneur d’angle de précision

RAVAGEUR

004432

Porte-outils multi-pentes

Porte-outils inclinable en alliage léger à plaquettes

carbure réversibles et interchangeables.

Diamètre de coupe à 90° : 120 mm

Hauteur :                                          40 mm

Alésage :                                         30 mm

Pour arbre de 30 mm

En démonstration

Diamètre

132 mm

Hauteur

45 mm

Alésage

30 mm

Vitesse

5500 à 9500 t/m
