Zone de Texte: Fraiseuses à métaux                                                             043
Zone de Texte: Foreuses - fraiseuses de précision   HOLZMANN

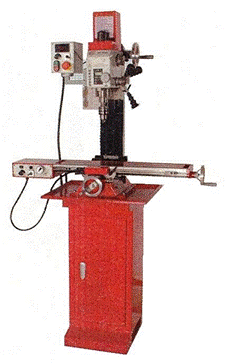

Foreuse-fraiseuse Holzmann BF 20V EDFraiseuse Holzmann BF 25 VLN EDSocle armoire pour foreusse-fraiseuses
Holzmann BF 20 ED et BF 25 VLN EDAvance automatique pour foreuses-fraiseuses Holzmann
BF 20 ED et BF 25 VLN ED

· Machines robustes et fiables à colonne prismatique,

· Table X / Y sur queues d’aronde avec   rattrapage du jeu,

· Volants indépendants pour faciliter les   opérations de fraisage,

· Descente rapide ou micrométrique de la broche.

 En option

· Socle armoire,

· Dispositif d’avance automatique.

Socle

armoire

Avance

automatique

Accueil

Présentation

Produits

Formation

Spécialités

Infor-Outillage

Machines universelles, exécutent les travaux de fraisage. Ce sont aussi d’excellentes perceuses sensitives.

Chariot à double mouvement croisé X / Y . Rotation gauche / droite pour le filetage.

Système de descente de la broche sensitif pour le perçage ou à manivelle pour une approche micrométrique

Broche de précision, tirant  fileté M12 pour la fixation efficace des outils de fraisage.

Réglage de la hauteur de la tête par une manivelle couplée à un groupe pignon crémaillère.

Equipement électrique avec minima de tension.

Type

RF 31

RF 40

RF 45

Moteur

1,5 cv Mono 230 V

1,5 cv Mono ou 1 cv Tri

1 cv Tri 400 V

Entraînement

Par courroie

Par engrenages

Par engrenages

Cône morse

MK 3

MK 3

MK 3

Capacité fraisage en bout

76 mm

100 mm

100 mm

Capacité perçage (acier doux)

32 mm

32 mm

32 mm

Déplacement de la broche

130 mm

130 mm

130 mm

Vitesses de la broche

125 à 2500 t/min

50 à 1250 t/min

50 à 1250 t/min

Dimensions de la table

730 x 210 mm

730 x 210 mm

820 x 240 mm

Course transversale

185 mm

230 mm

230 mm

Course longitudinale

430 mm

430 mm

520 mm

Colonne

Ronde diam. 115 mm

Ronde diam. 115 mm

Sur queue d’aronde

Encombrement

800 x 737 x 1143 mm

800 x 737 x 1143 mm

915 x 737 x 1194

Poids

270 kg

270 kg

330 kg

Socle en option   N° 40100

Très robuste, avec armoire de rangement (hauteur 700 mm)

Electro-Dendre  7870 LENS (B)      Tél: 065/22 90 02       E-mail : electro-dendre@skynet.be

Capacité de perçage

13 mm

Capacité de fraisage

16 mm

Capacité de surfaçage

30 mm

Course manuelle X-Y-Z

100x220x180 mm

Broche

CM 3

Rainure en T

12 mm

Dimensions

560x500x740 mm

Moteur

350 W

Vitesses

100 à 2500 t/min

Inclinaison de la tête

- 45% à + 45 %

Poids

50 kg

OPTIONS

Kit de clamage M 10

Set de clamage CM 3

Etau 50 mm

Etau 100 mm

Plateau diviseur 100 mm

Mini-fraiseuse de précision  MTX 2

Accessoires

pour foreuses

et fraiseuses



 Fraiseuses de précision

BF 20 V ED

BF 25 VLN ED

Moteur

Mono 230 V  -  1000 W

Mono 230 V  -  1000 W

Vitesse réglable en continu

50 à 2250 t/m

50 à 2250 t/m

Affichage digital de la vitesse

Oui

Oui

Cône de la broche

CM 2

CM 3

Indicateur de profondeur

Electronique LCD

Electronique LCD

Rotation

Droite / Gauche

Droite / Gauche

Capacité maxi de perçage

20 mm

25 mm

Capacité maxi de surfaçage

63 mm

63 mm

Tête pivotante

-90° / +90°

-90° / +90°

Col de cygne

200 mm

200 mm

Distance sous tête

380 mm

380 mm

Précision du nez de broche

0,009 mm

0,009 mm

Hauteur totale

860 mm

860 mm

Course de la table

280 x 175 mm

480 x 175 mm

Rainures en T

12 mm

12 mm

Poids

103 kg

133 kg

Options

Socle armoire

Socle armoire

Avance automatique

Avance automatique

Renseignement - offre de prix

Contactez-nous

+32 (0)65 22 90 02

Merci de préciser :

nom, adresse et téléphone.

electro-dendre@skynet.be
