Zone de Texte: Accessoires pour toupie                                                      077

Les pousse-bois sont nécessaires pour apporter la sécurité.

Que ce soit sur dégauchisseuse, sur scie circulaire ou à ruban et surtout sur toupie, ils constituent l’interface indispensable pour assurer la protection des mains.

Visibles en démonstration



Pushblock/1

Pushblock/2

Pushblock/3

Zone de Texte: Pushblock/3-ED
à adhérance renforcée
Chariot à tenonGabarit MULTIFORME, multicourbe

Les sauterelles à tige coulissantes conviennent pour une fixation latérale rapide et efficace.

· Long guidage du piston

· Vis de placage réglable

Ces sauterelles sont dotées d’une poignée ergonomique en plastique résistant aux huiles.

Equerre de fixation réversible

Zone de Texte: Dispositifs de sécurité anti-choc pour machines à bois

Une gamme complète

de dispositifs de sécurité

Pour en savoir plus : un clic

Permet un ajustement automatique

de la hauteur du presse-bois sur la pièce à serrer

quelle que soit son épaisseur



Dispositif de sécurité à fixation magnétique

3 fonctions en version ED

 Butée de tenonnage, presse-bois pour guide toupie, butée anti rejet

En démonstration

Type

Description

Dimensions

Pushblock 2

Modèle long à deux poignées

305 x 70 mm

Pushblock 1

Modèle mince d‘angle

200 mm en V

Pushblock 3

Modèle court à poignée fermée

210 x 128 mm

Pushblock 3

version ED

Modèle court à poignée fermée

à adhérance renforcée

210 x 128 mm

La butée pendulaire est constituée d’une biellette sur laquelle est installé un roulement à billes réglable en hauteur et servant de butée.

Cet accessoire de toupillage facilite grandement le travail au chariot en assurant une constante précision des travaux de tenonnage avec ou sans ravancement.

Butée pendulaire à billes

SAUTERELLES          pour la fixation efficace de pièces sur gabarit

Les sauterelles travaillent selon le principe du levier et présentent de nombreux avantages.

 - Ouverture complète et rapide de la bride.

 - Grande démultiplication donc, grandes forces      de serrage à partir de faibles efforts.

 - Verrouillage en position de serrage : les efforts      sur la pièce et les chocs pendant l’usinage ne      peuvent déclencher l’ouverture

 - La vis de plaquage garnie d’un embout en      caoutchouc est réglable en hauteur et peut se      positionner sur toute la longueur du bras

Grandeur

1

2

3

4

Longueur du bras presseur

40 mm

64 mm

72 mm

111 mm

Longueur de vis de plaquage

M 5 x 30 mm

M 6 x 35 mm

M 8 x  45 mm

M 8 x 65 mm

Longueur totale

119 mm

162 mm

206 mm

281 mm

Poids

105 g

185 g

320 g

700 g

Numéro

101

102

103

104

INSERTS           pour un ancrage solide de sauterelles par exemple sur un gabarit

Fileté à l’extérieur pour être vissé dans le panneau, taraudé à l’intérieur pour recevoir une vis à métaux, l’insert permet des ancrages rapides et solides dans les panneaux de type MDF, dans d’autres agglomérés ou dans le bois massif.

Idéal pour la fixation de sauterelles sur gabarit.



En boite de 50 pièces INS/W6/50 pour vis M 6 mm

En boite de 50 pièces INS/W8/50 pour vis M 8 mm

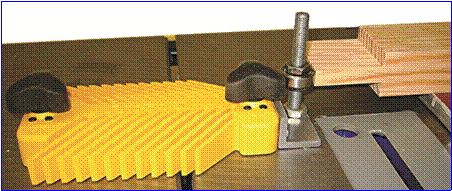

Pousse-bois de sécurité

Gabarit fabriqué en aggloméré MDF.

La fixation de la pièce à usiner est assurée par des sauterelles. Celles-ci sont fixées par des vis à métaux dans des inserts ancrés dans le MDF.

Une fixation à l’aide de vis à bois ne constituerait pas un bridage irréprochable

vu la friabilté du MDF.





NB:  pour mettre en évidence le détail des photos, les dispositifs de protection n’ont pas été installés

Exemple de réalisation d’un gabarit à calibrer

Pendant et jusqu’à la fin de l’usinage du pied galbé, les deux mains sont restées à droite de l’outil de toupie.

S’il devait se produire un rejet de bois, les mains seraient éloignées de l’outil.

Cette méthode assure une parfaite sécurité.

Accueil

Présentation

Produits

Formation

Spécialités

Infor-Outillage

Electro-Dendre  7870 LENS (B)      Tél: 065/22 90 02      Fax: 065/22 79 62      E-mail : electro-dendre@skynet.be

 Butées

Mode d’emploi

Chariot à tenonner

Pour en savoir plus :

Un clic

Le calibre MULTIFORME

est l’accessoire idéal

pour la réalisation

de pièces curvilignes

à la toupie ou encore

à la  défonceuse.

Plus d’information

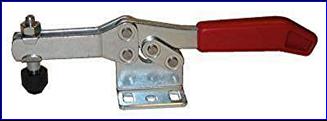

Sauterelle à tige coulissante

Course de la tige

Vis

2

26 mm

M6x25

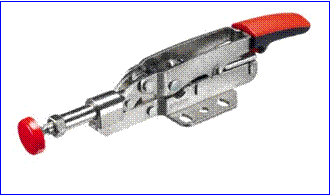

Sauterelles à réglage automatique

Accessoires et outillages pour toupie

NOUVEAU

Sauterelles à réglage automatique de la capacité de serrage

La sauterelle s’adapte automatiquement à la hauteur de la pièce à serrer.

La puissance de serrage reste constante quelle que soit la capacité de serrage mise en œuvre.

La sauterelle est dotée d’un grand levier de serrage ergonomique.

La vis de plaquage porte une plaque d’appui montée sur rotule et garnie d’un embout protecteur.

Sauterelles à serrage vertical

Type

STC HH50

STC HH70

Longueur bras presseur

40 mm

60 mm

Réglage automatique

De 0 à 45 mm

De 0 à 65 mm

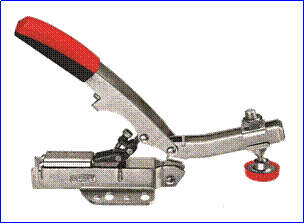

Sauterelles à serrage horizontal

Type

STC IHH15

Longueur vis de placage

40 mm

Réglage automatique

De 0 à 10 mm

Butée magnétique à billes
