Zone de Texte: Porte-outils  MULTI-FONCTIONS et MULTI-TENONS                     142

1

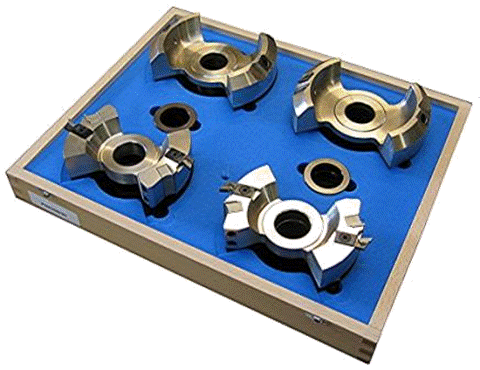

· Coffret composé de quatre porte-outils multifonctions à couteaux amovibles en carbure.

· Exécute : bouvetage, rainures, languettes, lambris, feuillures, parquet …

· L’ensemble est livré avec bagues de réglage, clé de service et documentation technique.

Caractéristiques

Rainure : 4 à 8 mm  -  30 à 60 mm

Languette : 4 à 8 mm

Feuillure : 30 à 60 mm

Diamètre outils à feuillure et rainure : 120 mm

Diamètre outils à chanfrein : 140 mm

Alésage : 30 mm ou 50 mm

Code prix : 142 MULTI-F al 30

Code prix : 142 MULTI-F al 50

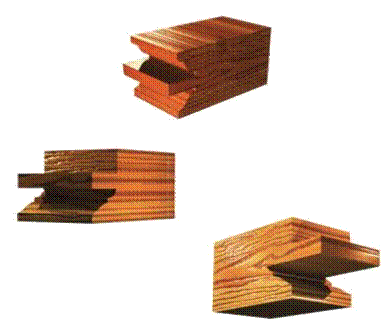

Exemples de réalisations

Electro-Dendre  7870 LENS (B)      Tél: 065/22 90 02       E-mail : electro-dendre@skynet.be

Accueil

Présentation

Produits

Formation

Spécialités

Infor-Outillage

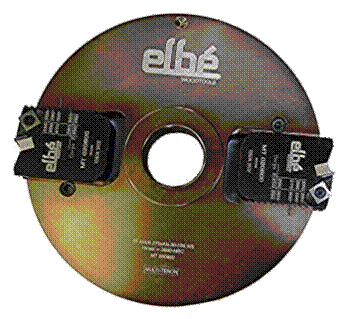

Porte-outils  MULTI-TENONS  à diamètre réglable

Une solution à géométrie variable



Le porte-outils Multi-tenons révolutionne les méthodes de travail. En effet, il autorise à partir d’un même corps, de réaliser indifféremment des opérations de tenonnage et de contre-profilage.

Un système efficace et rapide de changement de tête permet de modifier le diamètre de coupe de 250 à 290 mm ou de 280 à 320 mm.

Ce nouveau concept remplace avantageusement les outils à usage unique.

Le corps en alliage léger à hautes caractéristiques mécaniques allié aux têtes en acier confère à cet outil, une capacité de coupe remarquable

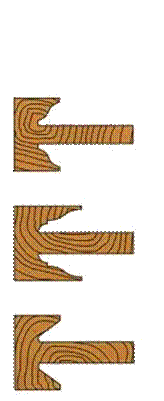

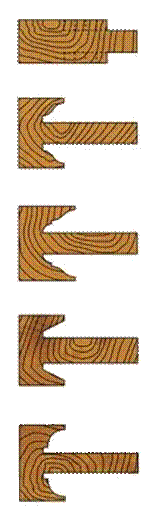

Tenon droit dessus - 20500-142D19

Tenon droit dessous - 20600-142D19

Talon 10 x 6 - 20710-142J20

Talon 10 x 6 - 20810-142J20

Talon 10 x 8 - 20735-142H21

Talon 10 x 8 - 20835-142H21

Avancement 15 mm - 20715-142D21

Avancement 15 mm - 20815-142D21

Avancement 20 mm - 20720-142D21

Avancement 20 mm - 20820-142D21

Chanfrein 25° - 20740-142H21

Chanfrein 25° - 20840-142H21

Chanfrein 36° - 20830-142H21

Chanfrein 36° - 20730-142H21

1/4 rond 8 mm - 20725-142H21

1/4 rond 8 mm - 20825-142H21

Tête en acier

Un moyen économique

Le porte-outils Multi-tenons reçoit indifféremment les têtes contre-profil et tenonnage de la gamme ELBÉ pour toutes les opérations d’usinage.

Ce concept évite d’investir dans plusieurs outils dès lors qu’un seul suffit.

De par sa grande souplesse d’utilisation et de ses multiples fonctionnalités cet outil bénéficie d’un taux d’utilisation plus important que les outillages traditionnels d’où un amortissement rapide.

Un système révolutionnaire

La simplicité des réglages et du positionnement par crantage des têtes facilite une mise en œuvre rapide de l’outil.

Noyées dans le corps du porte-outils, ces têtes disposent des meilleures conditions pour un travail sans vibration et offrent un maximum de sécurité pour l’utilisateur

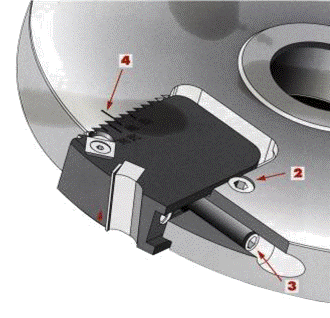

Réglage du Multi tenons

A  Dégager la vis repère 2

B  Desserrer la vis repère 3

C  Dégager la tête repère 1 des crans

D  Positionner la tête repère 1 de

    façon à amener la graduation

    choisie en face du trait repère 4

E  Resserrer la vis repère 3

F  Revisser la vis repère 2

Porte-outils  MULTI-FONCTIONS

PORTE-OUTILS

MULTI-TENONS

 Travail dessus

Code

 Travail dessous

Code

Diamètre  250/290 mm   Alésage 30 mm

MT030500

E25 P142

MT030600

E25 P142

 Diamètre  250/290 mm

Alésage 50 mm

MT010200

E25 P142

MT010300

E25 P142







 Diamètre  280/320 mm

Alésage 30 mm

MT030800

E25 P142

MT030900

E25 P142

 Diamètre  280/320 mm

Alésage 50 mm

MT010500

E25 P142

MT010600

E25 P142

JEU DE  2 PORTE-OUTILS MULI-TENONS

DESSUS + DESSOUS

Diamètre  250/290 mm

Alésage 30 mm

 MT030930

K29 P142

 Diamètre  250/290 mm

Alésage 50 mm

MT030950

K29 P142

 Diamètre  280/320 mm

Alésage 30 mm

MT010930

K29 P142

 Diamètre  280/320 mm

Alésage 50 mm

MT010950

K29 P142

Existe aussi

Chanfrein 15° dessus

20745-142-A20

Chanfrein 15°  dessous

20845-142-A20

Chanfrein 29° dessus

20740-142-H21

Chanfrein 29° dessous

20840-142-H21
