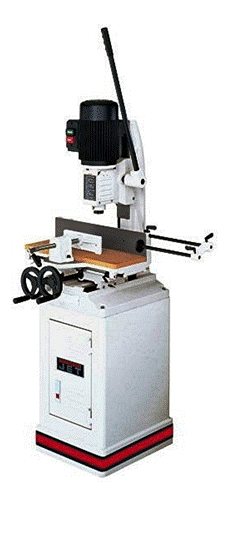

719 A sans inclinaison de table |
|
719 AS avec inclinaison de table réglable |
|
· Construction massive en fonte grise pour l’exécution des travaux les plus difficiles. · Moteur puissant permettant un travail en continu. · Manœuvre de descente du bédane par levier et système pignon-crémaillère en combinaison avec un cylindre de compensation pneumatique. · Levier de commande encliquetable contrôlant le mouvement du bédane en gauche/droite et avant/arrière. · La table assure un appui stable et peut être pivotée à 90° gauche et à 45° droite. · Etau à serrage rapide. · Perçage aisé des serrures de porte et autres assemblages encombrants à l’aide du support inférieur de pièce. · Butée de fin de course pour le travail de série. · Robuste socle fermé avec range-outils.
|
|
|
|
Electro-Dendre 7870 LENS (B) Tél: 065/22 90 02 E-mail : electro-dendre@skynet.be |
|
Mortaiseuse à bédane oscillant pour fiche à lacets ou à larder |
|
La mortaiseuse à bédane carré utilise un bédane constitué d’un ciseau carré à 4 arêtes de coupe dans lequel une mèche de diamètre correspondant, tourne. La mèche dépasse légèrement du ciseau et peut ainsi percer tout en expulsant les copeaux à travers l’ouverture d’évacuation Les mortaises obtenues sont précises et de forme rectangulaire. |
|
Mortaiseuses à bédane JET |
||
|
Type |
719 A |
719 AS |
|
Vitesse de l’arbre |
1450 T/min |
1450 T/min |
|
Capacité de mortaisage maxi |
20 mm |
20 mm |
|
Capacité du mandrin à clé |
13 mm |
13 mm |
|
Hauteur de perçage maxi |
200 mm |
200 mm |
|
Hauteur maxi des pièces à usiner |
195 mm |
195 mm |
|
Dimensions de la table |
180 x 520 mm |
180 x 520 mm |
|
Pivotement de la table |
Non pivotante |
0 à 35 ° droite |
|
Dimensions de butées |
90 x 520 mm |
90 x 520 mm |
|
Saillie de butée maxi |
100 mm |
100 mm |
|
Puissance S1 - 100 % |
1 cv mono |
1 cv mono |
|
Puissance S6 - 40 % |
1,76 cv mono |
1,76 cv mono |
|
Poids |
125 kg |
125 kg |
|
· Construction robuste en fonte grise. · La colonne est boulonnée sur le bâti, elle peut pivoter de 180° et autorise ainsi le mortaisage d’objets plus hauts, par exemple, le mortaisage des serrures dans une porte terminée. · Tête de mortaisage montée sur glissières à queue d’aronde. · Manœuvre de descente du bédane par levier et système pignon-crémaillère en combinaison avec cylindre de compensation pneumatique. · Table à double mouvement croisé commandée par volants. · |
|
Exécution standard Avec mandrin 13 mm, butées de bout, socle fermé avec compartiment de rangement, dessus de table en MDF, adaptateur pour mèches, dispositif de serrage des pièces à usiner. Options Dispositif roulant 708118 |
|

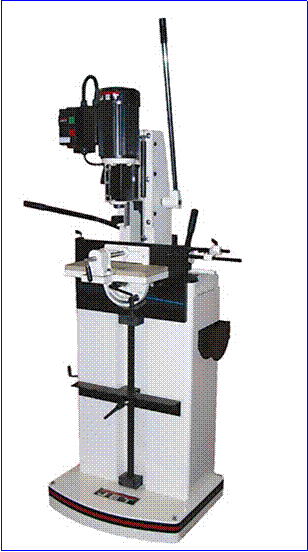

Mortaiseuse à bédane JET 720 HD |
|
|
Vitesse de l’arbre |
1450 T/min |
|
Capacité de mortaisage maxi |
25 mm |
|
Capacité du mandrin à clé |
13 mm |
|
Hauteur de perçage maxi |
155 mm |
|
Course maxi du mandrin gauche/droite |
230 mm |
|
Course maxi du mandrin avant/arrière |
85 mm |
|
Dimensions de la table |
180 x 520 mm |
|
Pivotement de la table |
90° gauche/45° droite |
|
Hauteur maxi des pièces à usiner |
290 mm |
|
Hauteur maxi des pièces avec support pour porte |
1170 mm |
|
Dimensions du guide |
520 x 300 mm |
|
Saillie maxi de la broche |
85 mm |
|
Dimensions de butées |
90 x 520 mm |
|
Saillie de butée maxi |
100 mm |
|
Puissance S1 - tri 400 V - 100 % |
2 cv |
|
Puissance S6 - tri 400 V - 40 % |
3,8 cv |
|
Dimensions (L x l x h) |
650 x 550 x 2030 mm |
|
Poids |
220 kg |
|
Tête de perçage 32 mm Avec 5 outils 10003351 |
|
Tête de perçage 43 mm Avec 3 outils 10003350 |
|
Mortaiseuse à bédane LEMAN MOR 750 W |
|
|
Vitesse de l’arbre |
2800 T/min |
|
Capacité de mortaisage maxi |
6 à 16 mm |
|
Capacité du mandrin à clé |
3 à 16 mm |
|
Dimension du guide |
400 x 50 mm |
|
Dimensions de la table |
400 x 150 mm |
|
Course de la tête |
235 mm |
|
Hauteur sous les presseurs verticaux |
195 mm |
|
Chariotage latéral |
170 mm |
|
Chariotage en profondeur |
155 mm |
|
Puissance |
1 cv mono |
|
Encombrement machine |
560 x 470 x 760 mm |
|
Encombrement armoire |
500 x 400 x 640 |
|
Poids net |
124 kg |
|
Garantie |
2 ans |
|
· Construction robuste, bâti en fonte d’acier. · Colonne à crémaillère avec coulissement de la tête sur queue d’aronde. · Vérin à gaz permettant de maîtriser les mouvements de descente et de remontée de la tête. · Levier multi-positions extra long. · Moteur asynchrone, puissant et silencieux. · Rotation de la colonne sur sa base sur 180° pour un travail hors table. · Table à double mouvement croisé montée sur queue d’aronde et commandée par deux manivelles. · Butées de chariotage latéral et de profondeur avec graduations. · Presseurs verticaux à serrage rapide. · Presse bois horizontal à serrage rapide. · Butée pour travaux répétitifs. · Machine montée sur armoire métallique fermant à clé, avec étagère de rangement. |
|
Mortaiseuse LEMAN MOR 750 W |
|
Exécution standard Avec mandrin de 13 mm, prolongateur de broche, adaptateur d’outil 5/8’’, 3/4’’, 13/16’’, 1 3/16’’. Butée de fin de course, contre-table en MDF, Support pour porte, socle fermé avec range-outils. Options Tête de perçage 32 mm, tête de perçage 43 mm, tête de perçage 38 - 52 mm. |
|
Tête de perçage 38-52 mm Avec outils carbure 10003352 |
|

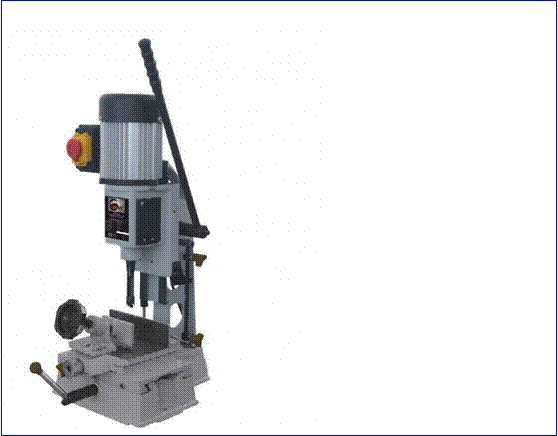

Mortaiseuse à bédane d’établi LEMAN MOR 375 |
|
Moteur |
550 W |
|
Vitesse rotation |
2800 t/min |
|
Mandrin |
3 à 13 mm |
|
Bédane adaptable |
6 à 12 mm |
|
Table |
180 x 157 mm |
|
Course transversale |
120 mm |
|
Course latérale |
170 mm |
|
Poids net |
42 kg |
|
· Base, colonne et tête en fonte d’acier · Colonne à crémaillère avec coulissement de la tête sur queue d’aronde. · Vérin à gaz pour faciliter le mouvement de la tête · Chariotage latéral monté sur queue d’aronde · Presse-bois à manivelle
|
|
|
|
