Fraises complémentaires (option)

Electro-Dendre  7870 LENS (B)      Tél: 065/22 90 02      Fax: 065/22 79 62      E-mail : electro-dendre@skynet.be



Cet ensemble est constitué de 8 fraises carbure en

coffret bois. Il autorise la réalisation complète de fenêtres

et portes-fenêtres en 58 ou 68 mm, avec ou sans profil ALU.

Le tenonnage s’effectuant par retournement des bois.

           disponible en alésage 30 et 50 mm

En option, des outils complémentaires permettent le tenonnage en une seule passe sans retournement des bois.



Pour une utilisation facile :

ce jeu de fraises est livré avec un nouveau mode d’emploi, largement documenté, avec  croquis, photos, positionnement des fraises, épaisseur des bagues intercalaires, ...

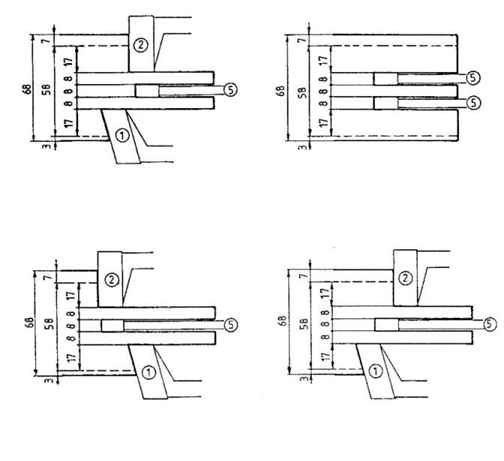

Coupe verticale des chassis

Coupe horizontale double ouvrant

Bois 58 mm

Bois 68 mm

Avec profil ALU

1 fraise N° 3

Code 104

140 x 4

1 fraise N° 1

Code 101

120 x 35

2 fraises N° 5

Code 105

210 x 8

1 fraise N° 2

Code 102

120 x 35

1 fraise N° 4

Code 108

128 x 9,5

1 fraise N° 6a

Code 106a

140/121,4 x 16,3/12,3



1 fraise N° 7

Code 103

144 x 20

105

105

105

102

102

102

101

101

101

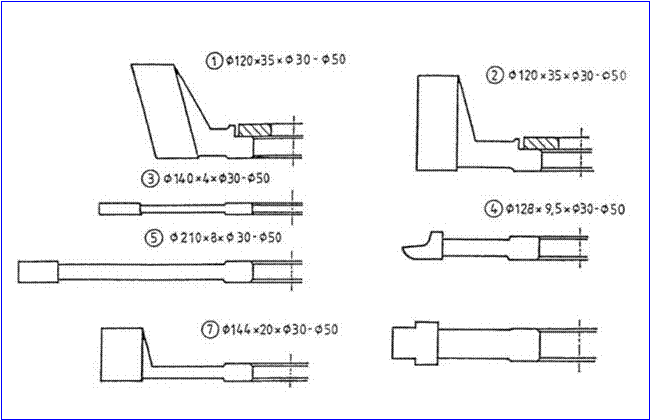

Fraises pour réalisation de fenêtres et portes-fenêtres

Code

Dimensions (mm)

Fonction

Vitesse toupie

Fraise N° 1  -  101

120 x 35

Contre-profil

6400 à 11000 t/m

Fraise N° 2  -  102

120 x 35

Feuillure

6400 à 11000 t/m

Fraise N° 3  -  104

140 x 4

Rainure

5400 à 9400 t/m

Fraise N° 4  -  108

128 x 9,5

Congé  -  1/4 rond

6000 à 10200 t/m

Fraise N° 5  -  105 (2 x)

210 x 8

Fourche

3700 à 6300 t/m

Fraise N° 6 a  - 106 a

140/121,4 x 16,3/12,3

Crémone

5400 à 9400 t/m

Fraise N° 7  -  103

144 x 20

Feuillure

5300 à 9100 t/m

Coffret de 8 fraises carbure

Composition : fraises N° 1 + 2 + 3 + 4 + 2 x 5 + 6a + 7

 Alésage 30 mm : type 14930 a

 Alésage 50 mm : type 14950 a

106a
