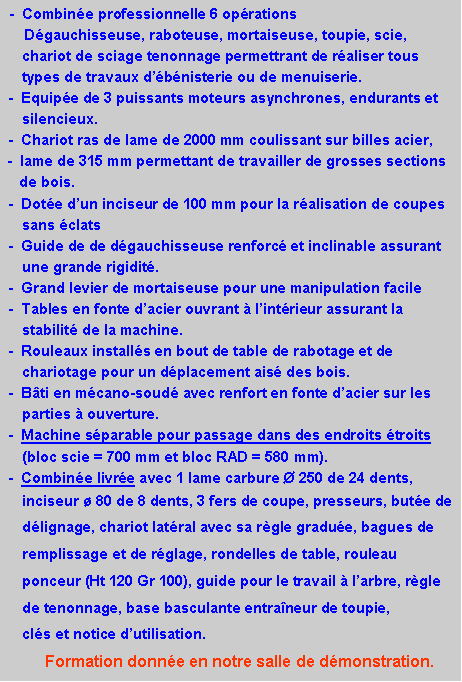

Zone de Texte:  Combinées  à bois  Gamme L  310 - 410                                   176  Zone de Texte:  -  Combinée professionnelle 6 opérations
     Dégauchisseuse, raboteuse, mortaiseuse, toupie, scie, 	chariot de sciage tenonnage permettrant de réaliser tous 	types de travaux d’ébénisterie ou de menuiserie.
 -  Equipée de 3 puissants moteurs asynchrones, endurants et 	silencieux.
 -  Chariot ras de lame de 2000 mm coulissant sur billes acier,       -  lame de 315 mm permettant de travailler de grosses sections    		de bois.
 -  Dotée d’un inciseur de 100 mm pour la réalisation de coupes 	sans éclats
 -  Guide de de dégauchisseuse renforcé et inclinable assurant 	une grande rigidité.
 -  Grand levier de mortaiseuse pour une manipulation facile
 -  Tables en fonte d’acier ouvrant à l’intérieur assurant la 	stabilité de la machine.
 -  Rouleaux installés en bout de table de rabotage et de 	chariotage pour un déplacement aisé des bois.
 -  Bâti en mécano-soudé avec renfort en fonte d’acier sur les 	parties à ouverture.
 -  Machine séparable pour passage dans des endroits étroits 	(bloc scie = 700 mm et bloc RAD = 580 mm).
 -  Combinée livrée avec 1 lame carbure Ø 250 de 24 dents,
    	inciseur ø 80 de 8 dents, 3 fers de coupe, presseurs, butée de   	délignage, chariot latéral avec sa règle graduée, bagues de 	remplissage et de réglage, rondelles de table, rouleau 	ponceur (Ht 120 Gr 100), guide pour le travail à l’arbre, règle 	de tenonnage, base basculante entraîneur de toupie,
		clés et notice d’utilisation.
		Formation donnée en notre salle de démonstration.
Zone de Texte: IMPORTANT
Zone de Texte: IMPORTANT

Accueil

Présentation

Produits

Formation

Spécialités

Infor-Outillage

Electro-Dendre  7870 LENS (B)      Tél: 065/22 90 02      Fax: 065/22 79 62      E-mail : electro-dendre@skynet.be



COMB 320 E

· Robuste bâti mécano soudé, tables rectifiées en        fonte.

· Chariot aluminium ras de lame glissant sur des guides trempés de haute précision.

· Règle télescopique de chariot de 1400 mm dotée  de 2 butées réglables.

· Guide parallèle avec ajustement micrométrique. Lame de scie inclinable de 0- 45°

· Très grandes capacités de sciage et de toupillage. Inciseur motorisé.

· Guide de toupie équipé de plaques à barrettes de sécurité.

· Tables de dégauchissage à ouverture perpendiculaire côté toupie-scie.

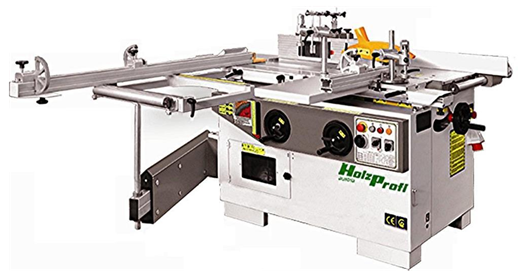

Combinée  à bois  HOLZPROFI         COMB 320 E

Raboteuse - dégauchisseuse





Scie - chariot



Dimensions table dégau

1500x320 mm



Dimensions chariot en alu

2000 x 285 mm

Dimensions table de rabotage

600x316 mm



Dimensions table fonte

1250 x 450

Dimensions du guide dégau

1100x155 mm



Dimensions cadre de chariot

900 x 600

Inclinaison du guide de dégau

90 à 45°



Largeur de coupe au guide

630 mm

Hauteur de rabotage

230 mm



Diamètre de la lame

315 x 30 mm

Diamètre de l'arbre à 3 fers

100 mm



Diamètre de l'inciseur

120 x 20 mm

Vitesse d'avance débrayable

7 tr / min



Vitesse de rotation scie

4000 tr / min

Passe maxi dégauchisseuse

5 mm



Vitesse de l'inciseur

8000 tr / min

Rotation de l'arbre

5000 tr / min



Inclinaison de la lame

0 à 90

Mortaiseuse





Hauteur de coupe max. à 45° et 90°

72 et 102 mm

Mandrin type WESCOTT

0 - 16 mm



Motorisation



Course longitudinale

200 mm



Puissance moteurs 230V/50Hz

3 x 2.2Kw/3CV

Course transversale

150 mm



Puissance moteurs 380V/50Hz

3 x 3.0Kw/4CV

Dimensions de la table

250 x 400 mm



Puissance moteur inciseur

0.75Kw/1CV

Toupie - tenonneuse





Aspiration



Dimensions table fonte

1250x450 mm



Buses d'aspiration (mm)

4 de 120 - 1 de 60

Diamètre bol de table

180 / 200 mm







Arbre / course de l’arbre (mm)

30 x 125 / 160



Poids total

650 kg

Vitesses de rotation (t/min)

1400 - 3500

6000 - 8000







Combinée à bois LEMAN                   COM 310

Caractéristiques techniques

COM 310 - mono 230 V

ou tri  -  400 V

Garantie

2 ans

Encombrement (L x l x h)

Sans mortaiseuse ni table de chariotage

2100 x 1300 x 1200 mm

Scie



Moteur

4 CV Mono ou 5 CV Tri 400 V

Vitesse lame / inciseur

4050 / 8500 t/min

Diamètre maxi de la lame

315 x 30 mm

Inciseur

100 x 20 mm

Inclinaison de la lame

45°

Hauteur de coupe maxi

100 mm

Hauteur de coupe à 45° maxi

55 mm

Dimension table et rallonge

1115 x 600 mm / 505 x 300 mm

Dimension du chariot

2000 x 270 mm

Course de délignage



Table de chariotage

750 x 580

Toupie / tenonneuse



Moteur

4 CV Mono ou Tri 400 V

Vitesses de rotation

 1800 - 3000 - 6000 - 9000 t/min

Diamètre de l’arbre

30 mm

Filetage de l’arbre

M14

Hauteur de l’arbre

100 mm

Diamètre Maxi dans capot

200 mm

Capacité du bol de table

190 x 80 mm

Dégauchisseuse-raboteuse



Moteur

4 CV Mono ou 5 CV Tri 400 V

Vitesse et diamètre arbre

4000 T/min  -  75 mm

Fers ( 3 )

310 x 25 x 3 mm

Dégauchisseuse



Largeur de dégauchissage

310 mm

Profondeur de passe

de 0 à 5 mm

Dimensions des tables

1380 x 315 mm

Guide inclinable

1200 x 150 mm - de 45° à 90°

Raboteuse



Largeur de rabotage

305 mm

Hauteur de rabotage

225 mm

Profondeur de passe

de 0 à 3 mm

Vitesse d’avance

6 m/min

Dimension de la table

540 x 306 mm

Mortaiseuse (option)



Mandrin type Wescott

0 à 16 mm

Dimension de la table

500 x 210 mm

Hauteur de Mortaisage

140 mm

Course longitudinale

290 mm

Course latérale

150 mm

Sortie d’aspiration

3 x 100 mm

Poids Net

565 Kg
